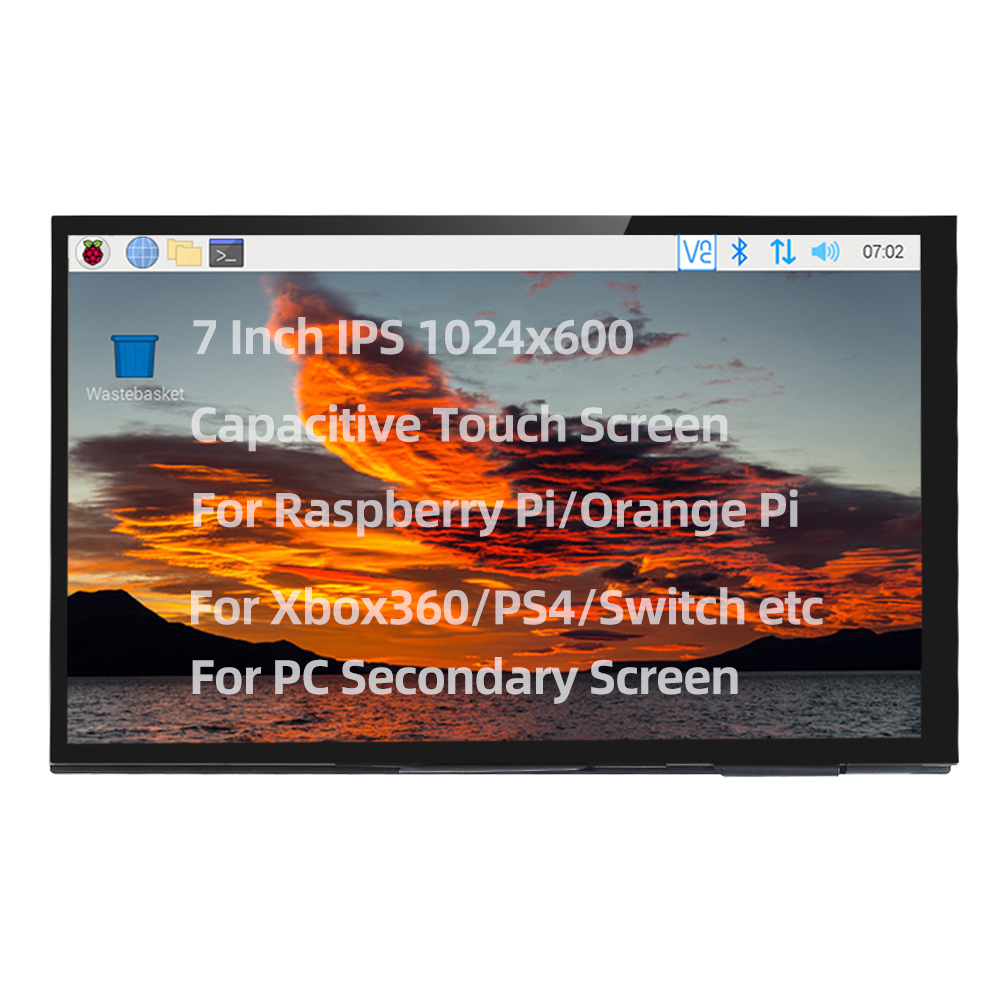

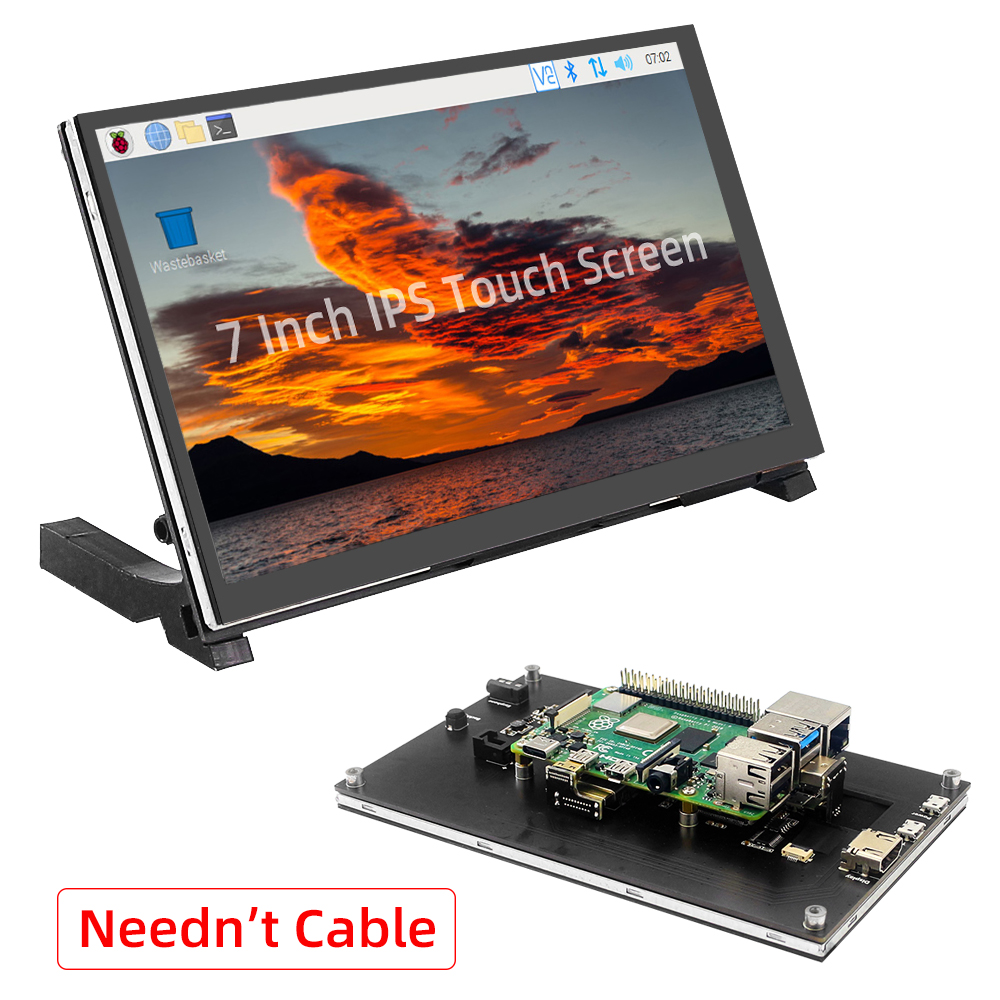

7 Inch Touch Screen IPS 1024×600 HD LCD Capacitief HDMI-compatibel Display + Houder voor Raspberry Pi 4 Model B/3B +/3B Jetson Nano PC Windows
Kenmerken
IPS volledig hoekscherm
1. De kijkhoek is groot
2. Echte kleur
3. Dynamische beeldkwaliteit is uitstekend
4. energiebesparing en bescherming van het milieu
1024X600 hd-visie
1. Resolutie voor hd 1024X600 puntmatrix
2. het is meer delicate dan 800X480 gewone scherm
Aanraakpaneel van gehard glas
Hardheid tot 6H, duurzamer en krasbestendiger
Externe audio-uitgangsinterface
1. ingebouwde eindversterker circuit
2. 3.5mm externe audio-interface
Gebruikt als een mini-pc-monitor
1. Ondersteuning van frambozentaart, Banana Pi, BB Black en andere mainstream development board
2. ondersteuning Raspbian, Kali Linux, ubuntu en andere mainstream systemen, single touch plug en play zonder driver.
(Gelieve te nemen nota van thant als u voor ander systeem gebruikt, kunnen wij niet ervoor zorgen kan werken)
Gebruikt als computerscherm
Ondersteuning win10/win8/win7 systeem, ondersteuning vijf-point touch plug and play driver
Productparameters
1. Schermtype: IPS-scherm
2. Schermgrootte: 7.0 inch
3. Resolutie: 1024×600
4. Backlight aanpassing: Onafhankelijke knop om aan te passen
5. Aanraakscherm Type: Capacitief aanraakscherm
6. Raak IC aan: GT911
7. Vermogen: MicroUSB(5V/2A)
8. Video-ingangsinterface: HDMI-compatibel
9. Audio-uitgangsinterface: 3,5mm audio-interface
10. Module Grootte (L x W x H): 164,90 × 102,00 × (14,25 ± 0,2) mm
11. Productgewicht (inclusief pakket) 510g ca

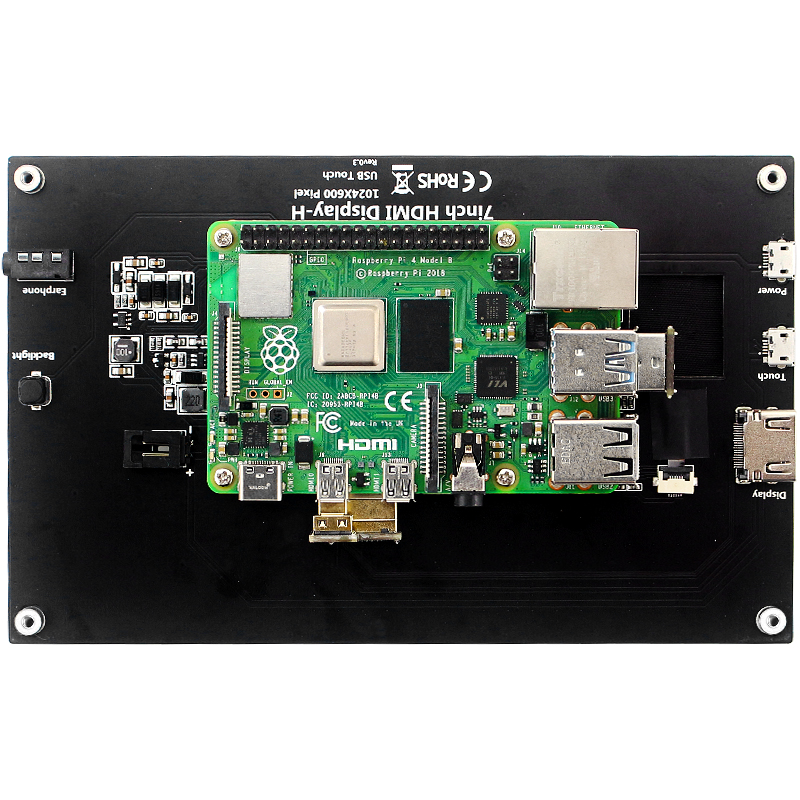

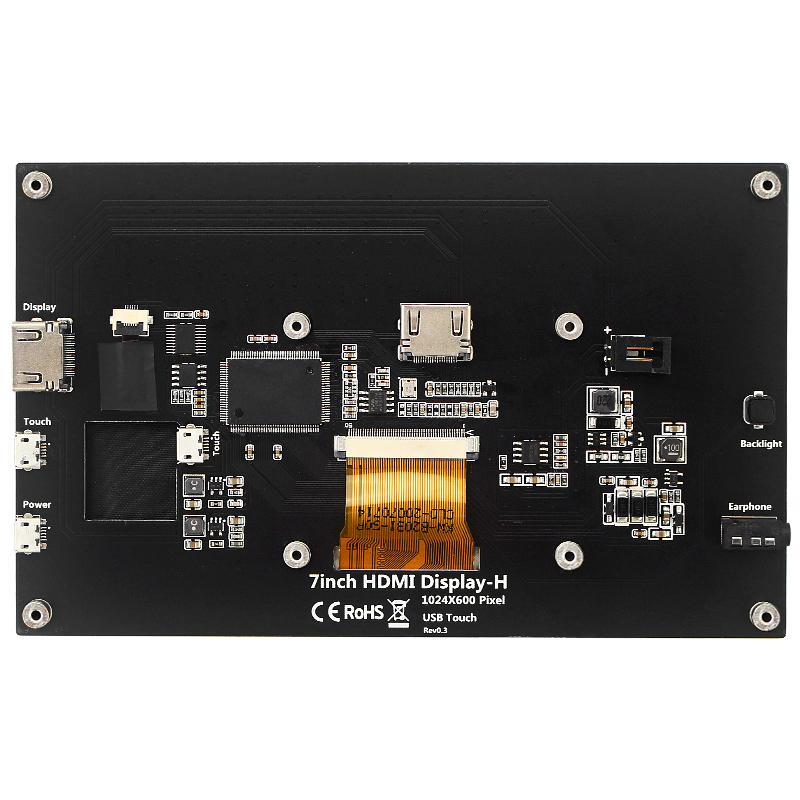

Sleutel en Interface Functie Beschrijving
Automatische HDMI-compatibele interface: input HDMI-compatibel signaal, met behulp van HDMI-compatibele kabelverbinding, vaak gebruikt om verbinding te maken met de computer, de maximaal ondersteunde resolutie is 1920×1080
Scharrelinterface: overdracht van aanraaksignaal, verbinding met micro-USB-kabel, bieden touch en voeding functie, vaak gebruikt om computer aan te sluiten
Watch Power Interface: maak verbinding met de voeding en gebruik een micro-USB-kabel om verbinding te maken. Alleen de voedingsfunctie is voorzien
R-Touch Interface: Zend aanraaksignaal, sluit aan op micro-USB-kabel, zorg voor aanraak-en voedingsfunctie, vaak gebruikt om Raspberry Pi aan te sluiten
≥ 3.5mm Audio-interface: Uitvoer audiosignaal, sluit audio-uitvoerapparaat aan, zoals hoofdtelefoons
De aanpassingsknop van de achtergrondverlichting: pas de helderheid van de achtergrondverlichting van het scherm aan. Met elke klik neemt de helderheid van de achtergrondverlichting toe met 10, het maximum neemt toe tot 100 en begint vervolgens vanaf 0, Houd 3 seconden ingedrukt om de achtergrondverlichting uit te schakelen
■ Koelventilator Interface: Verbind koelventilator
, HDMI-compatibele interface: input HDMI-compatibel signaal, sluit aan op HDMI-compatibele adapter, alleen gebruikt om verbinding te maken met de Raspberry Pi, de maximale ondersteunde resolutie is 1024×600
Productgrootte

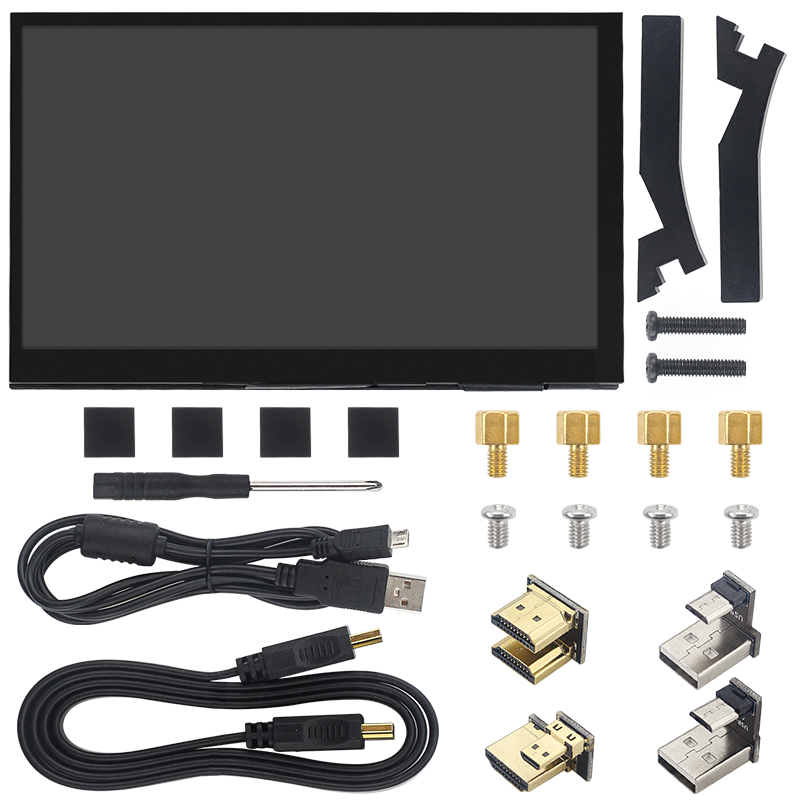

Verpakkingslijst:
Optie 1:
1×7 Inch IPS Aanraakscherm
2 x Houder Voeten
1 x HDMI-compatibel met HDMI-compatibele kabel
1 x USB naar Micro-USB-kabel
1 x HDMI-compatibel met Micro HDMI-compatibele Conterter
1 x HDMI-compatibel met HDMI-compatibele Conterter
2 x USB naar Micro USB Converter
1 x schroevendraaier
1 set x schroeven en moeren
(Niet omvatten Raspberry Pi)
Optie 2:
1×7 Inch IPS Aanraakscherm
2 x Houder Voeten
1 x HDMI-compatibel met HDMI-compatibele kabel
1 x USB naar Micro-USB-kabel
1 x HDMI-compatibel met Micro HDMI-compatibele Conterter
1 x HDMI-compatibel met HDMI-compatibele Conterter
2 x USB naar Micro USB Converter
1 x schroevendraaier
1 set x schroeven en moeren
1x5V 3A USB C Switch Power Adapter
(Niet omvatten Raspberry Pi)
Optie 3:
1×7 Inch IPS Aanraakscherm
2 x Houder Voeten
1 x HDMI-compatibel met HDMI-compatibele kabel
1 x USB naar Micro-USB-kabel
1 x HDMI-compatibel met Micro HDMI-compatibele Conterter
1 x HDMI-compatibel met HDMI-compatibele Conterter
2 x USB naar Micro USB Converter
1 x schroevendraaier
1 set x schroeven en moeren
2 x Luidsprekers
(Niet omvatten Raspberry Pi)
Zonder luidsprekers:
Met Luidspreker:
USBC Power voor RPi 4
Dit is de 5V 3A USB C-schakelaarstroomadapter met CE-certificering. Het wordt gebruikt voor Raspberry Pi 4. maak je nooit zorgen over het onderspanningsprobleem door deze voedingsadapter te gebruiken.

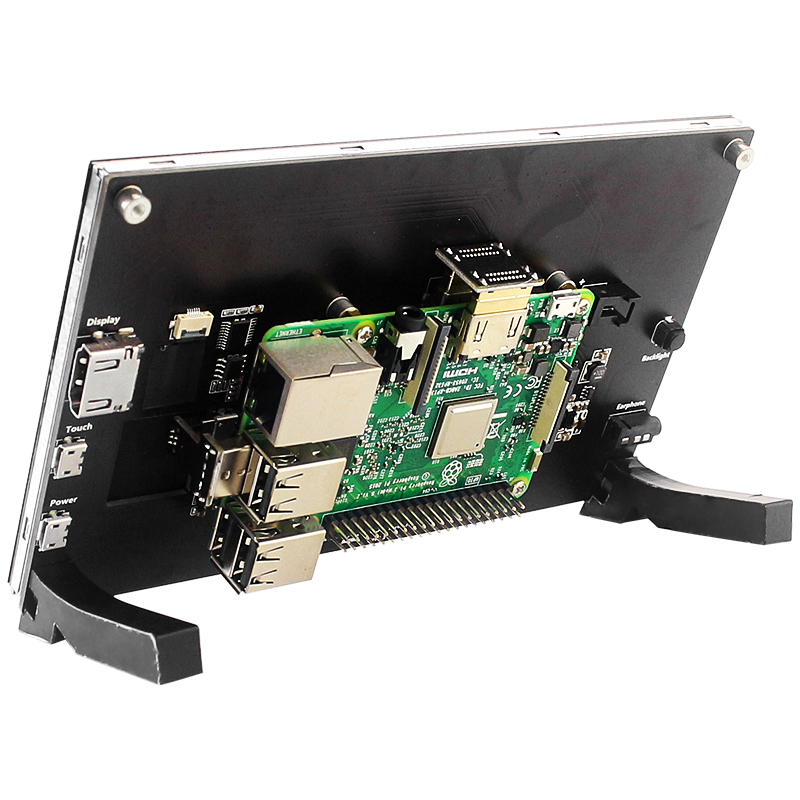

Werken met Raspberry Pi
Stap 1. Download en installeer de officiële Raspberry Pi OS/Ubuntu Mate/Kail/Retropie naar micro SD-kaart
Stap 2. Wijzig het configuratiebestand “config.txt”
Open het bestand “config.txt” in de hoofdmap van de SD-kaart op de computer, voeg het volgende toe aan het einde van het bestand, sla op en sluit af.
Hdmi_force_edid_audio = 1
Max_usb_current = 1
Hdmi_force_hotplug = 1
Config_hdmi_boost = 7
Hdmi_group = 2
Hdmi_mode = 87
Hdmi_drive = 2
Display_rotatie = 0
Hdmi_cvt 1024 600 60 6 0 0
Stap 3. Plaats de SD-kaart
Nadat de bovenstaande stappen zijn voltooid, plaatst u de SD-kaart op de computer en plaatst u deze in de SD-kaartsleuf aan de achterkant van de Raspberry Pi.
Stap 4. Running systeem
Sluit de HDMI-compatibele interface en aanraakinterface van het scherm aan op raspberry pi, sluit de voeding van raspberry pi aan,
En start de machine om normaal weer te geven en aan te raken.
Als u vragen heeft, raadpleeg dan deze link:
//www.lcdwiki.com/7inch_HDMI_Display_(H)# Product_Beschrijving
Werk als HDMI-compatibele aanraakmonitor
Dit product kan worden gebruikt als de HDMI-compatibele aanraakmonitor van de Windows-computer, hoeft alleen HDMI-compatibele interface en TOUCH-interface aan te sluiten, kan normaal gesproken maximaal vijf punten aanraken.
